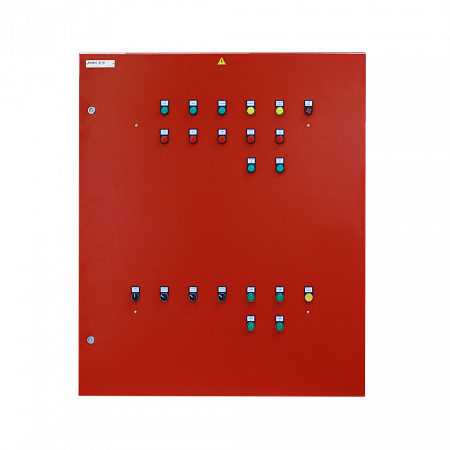

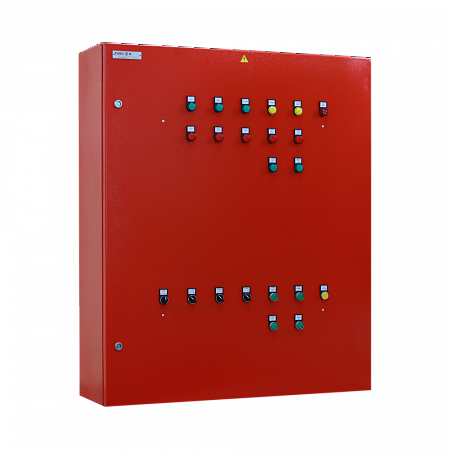

Шкаф управления пожарными насосами RUBICON Fire Pump — низковольтное комплектное устройство, предназначенное для управления повысительными насосами в системах пожаротушения спринклерной и дренчерной систем. Собран на базе промышленного контроллера Segnetics, обеспечивает автоматический запуск насосов при получении сигнала от пожарной системы, круглосуточную работу, резервирование электропитания и полный контроль состояния исполнительных механизмов.
Варианты исполнения насосной группы
- Классика: основной + резервный пожарный насос (2 насоса)
- Расширение: 2 рабочих + 1 резервный (3 насоса, под проект)
- С жокей-насосом (Jockey): основной + резервный + Jockey (малый насос подпитки для поддержания давления в трубопроводе в режиме ожидания)
- Любая другая комбинация — под конкретный проект
Основные функции
- Управление электроприводами пожарных насосов (основной + резервный, опционально — 3-насосное исполнение, опционально — Jockey)
- Автоматический запуск повысительных насосов по сигналу от пожарной системы для создания расчётного давления в пожарном трубопроводе
- Автоматическое переключение на резервный ввод питания при пропадании, перекосе фаз на основной линии и обратное переключение при восстановлении напряжения
- Контроль целостности электрических цепей датчиков давления, датчиков сухого хода, а также цепей питания насосов
- Формирование сигнала на открытие электрозадвижки
- Защита двигателей насосов: токовая, от перегрева, обрыва и перекоса фаз
- Непрерывная круглосуточная работа с индикацией состояния на лицевой панели
- Передача данных в АСУ ТП здания по интерфейсу RS-485 Modbus RTU
Описание работы
Получив сигнал от пожарной системы, шкаф запускает повысительные насосы для создания нужного давления в пожарном трубопроводе. При падении давления или отказе основного насоса автоматически включается резервный. При исчезновении или перекосе фаз на основном вводе питания происходит переключение на резервный ввод — без потери работоспособности системы.
Конструкция

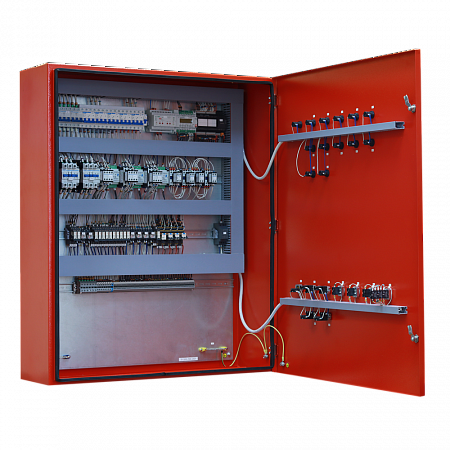

Корпус шкафа изготовлен из листовой стали с порошковой покраской. Варианты цвета по ГОСТ пожарной сигнализации: RAL 7035 (серый, стандарт), полностью красный или серый корпус + красная дверца. Три исполнения по степени защиты — IP31, IP54, IP65 — для установки в технических помещениях разной категории: от сухих щитовых до влажных насосных станций и неотапливаемых помещений. Внутренняя компоновка на DIN-рейках. Дверца с замком и возможностью пломбирования. Принудительный обдув корпуса с термостатом — только при использовании частотного преобразователя и мощности двигателя более 4 кВт.
Применение
- Промышленные объекты и склады (все категории, включая В1–В4)
- Административные здания, офисные центры
- Торговые центры и ТРК
- Школы, детсады, больницы, учебные заведения
- Жилые многоквартирные дома, жилые комплексы
- Высотные здания, подземные паркинги
- Пожарные насосные станции на любых объектах со спринклерной или дренчерной системой пожаротушения
Системы, где применяется:
- Системы пожаротушения спринклерного типа
- Системы пожаротушения дренчерного типа
Соответствует требованиям ГОСТ Р 53325-2012, СП 10.13130.2020, СП 7.13130.2013.
Комплект поставки
- Шкаф управления в собранном виде с протоколом заводских испытаний
- Принципиальная схема и схема подключения (бумажный + PDF)
- Паспорт изделия
- Руководство по монтажу, пусконаладке и эксплуатации

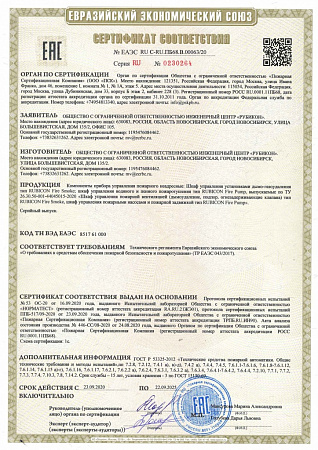

- Сертификат пожарной безопасности ЕАЭС
- Ключи от замка дверцы (2 шт.)
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Авторизованный пусконаладочный центр с выездом на объект по РФ. Поставка ЗИП в течение 3 рабочих дней. Техническая поддержка проектировщиков — бесплатно.
Итоговая стоимость шкафа под проект может отличаться от базовой — зависит от количества насосов, их мощности, исполнения корпуса и опций (АВР, автоматический тест, частотный пуск).
